ECAM PANEL

Le système ECAM comprend trois éléments principaux :

• L’écran supérieur E/WD (Engine/Warning Display) : il affiche les principaux paramètres moteurs, les alertes, les avertissements et les messages destinés aux pilotes.
• L’écran inférieur SD (System Display) : il présente les synoptiques des différents systèmes de l’avion, comme l’électricité, l’hydraulique, le carburant, la pressurisation et les commandes de vol.
• Le panneau de commande ECAM : il permet au pilote de sélectionner certaines pages système, de gérer les messages et d’ajuster la luminosité des écrans.

Ces trois éléments travaillent ensemble pour fournir une représentation claire de l’état de l’avion.

3. Fonctionnement de l’écran supérieur E/WD

L’écran supérieur est principalement consacré aux paramètres moteurs et aux informations opérationnelles importantes.

Il peut notamment présenter :

• Le régime des moteurs.
• Les températures des moteurs.
• Les paramètres de carburant associés aux moteurs.
• Les alertes et avertissements.
• Les mémos et messages correspondant à la configuration de l’avion.

Les informations évoluent automatiquement en fonction de l’état de l’avion simulé. Lorsqu’un événement survient, le système peut afficher un message ou une alerte permettant au pilote d'identifier la situation.

4. Fonctionnement de l’écran inférieur SD

L’écran inférieur permet de consulter les informations relatives aux systèmes de l’avion. Le pilote peut sélectionner une page particulière à l’aide des boutons du panneau ECAM.

Voici quelques exemples de pages :

Bouton	Fonction
ENG	Paramètres et informations moteurs
BLEED	Système pneumatique
PRESS	Pressurisation de la cabine
ELEC	Réseau électrique
HYD	Circuits hydrauliques
FUEL	Répartition et gestion du carburant
APU	Groupe auxiliaire de puissance
COND	Conditionnement d’air
DOOR	État des portes
WHEEL	Train d’atterrissage et systèmes associés aux roues
F/CTL	Commandes de vol
STS	Affichage de la page STATUS

Les pages disponibles et leur présentation peuvent varier selon la version du simulateur et la configuration de l’add-on.

5. Le rôle des boutons du panneau ECAM



Le panneau ECAM est l’interface physique permettant au pilote d’interagir avec le système.

Les boutons de sélection

Les boutons ENG, BLEED, PRESS, ELEC, HYD, FUEL, APU et les autres commandes permettent de demander l’affichage de la page système correspondante, généralement sur l’écran inférieur.

Le bouton CLR

Le bouton CLR (Clear) permet, selon le contexte, d’effacer ou de supprimer certains messages affichés. Son fonctionnement dépend de la logique ECAM et du type de message.

Le bouton RCL

Le bouton RCL (Recall) permet de rappeler certains messages ou certaines informations qui ne sont plus affichés.

Le bouton STS

Le bouton STS (Status) permet d’accéder aux informations de statut de l’avion, notamment aux éléments signalés par le système comme nécessitant une attention particulière.

Les commandes de luminosité

Les commandes de réglage de luminosité permettent d’adapter l’intensité des écrans aux conditions d’éclairage du cockpit.

6. Comment fonctionne l’ECAM pendant un vol ?

Le fonctionnement de l’ECAM évolue avec les différentes phases du vol.

Au sol : le système affiche les informations correspondant à la mise sous tension et à la préparation de l’avion. Le pilote peut consulter les pages système nécessaires aux vérifications.

Au démarrage des moteurs : les paramètres moteurs évoluent et les indications affichées suivent l’état des moteurs et des systèmes associés.

En montée et en croisière : l’ECAM continue de surveiller les systèmes. Le pilote peut sélectionner manuellement une page pour examiner un circuit particulier.

En cas d’anomalie : le système peut afficher une alerte et des informations associées. Sur l’avion réel, la gestion des alertes suit des procédures définies par Airbus. En simulation, le comportement dépend du niveau de modélisation de l’add-on.

En approche et à l’atterrissage : les indications s’adaptent à l’état de l’avion et à la configuration des systèmes.

L’ECAM est donc un système dynamique : il ne s’agit pas simplement d’un écran affichant des données fixes.

7. Utilisation de l’ECAM dans un Home Cockpit avec MSFS 2024 et Fenix A320

Dans un Home Cockpit, l’objectif est de reproduire le fonctionnement du système ECAM de l’A320 Fenix.

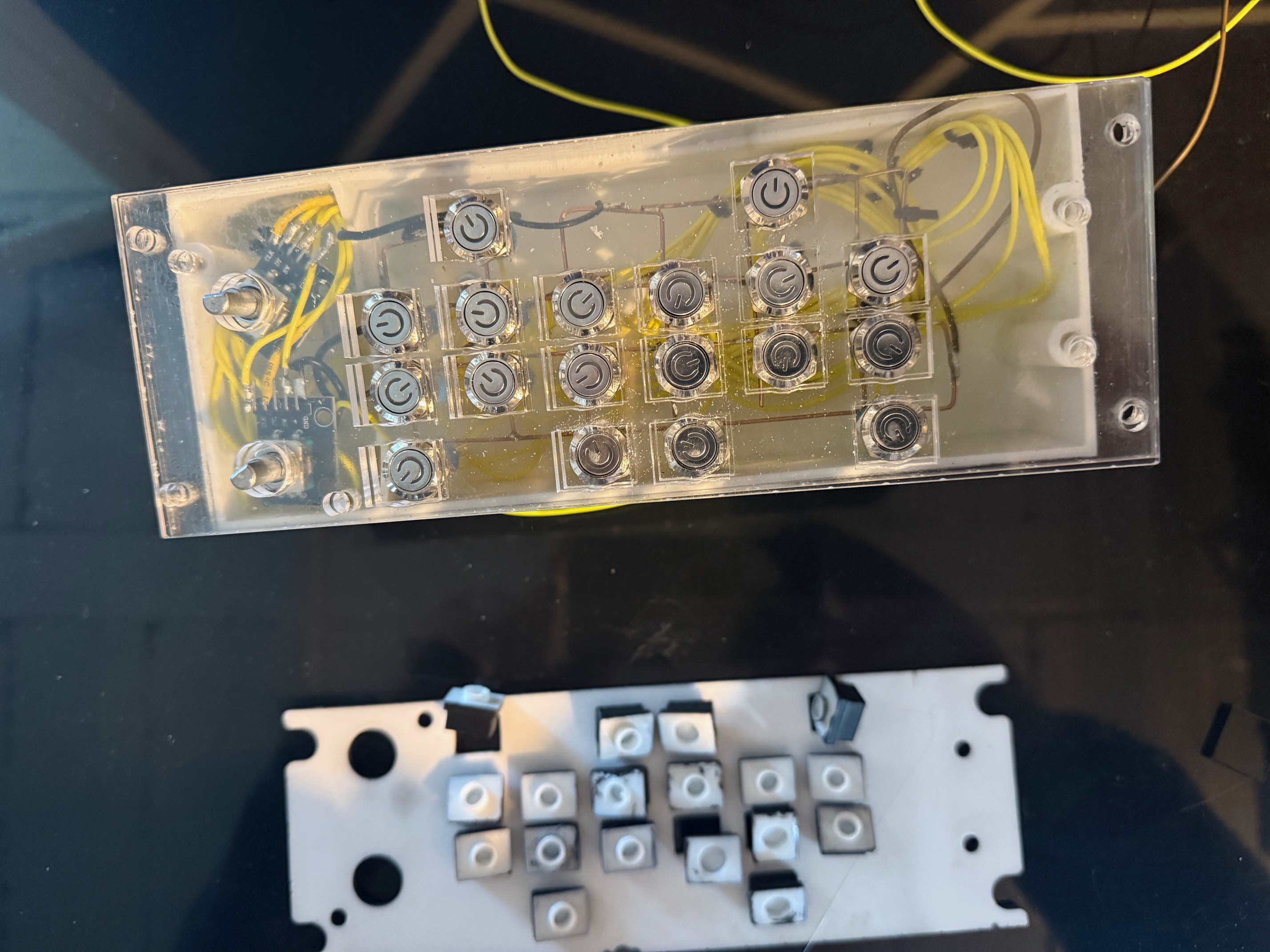

Le montage peut comprendre deux écrans physiques, un panneau avec des boutons réels et un contrôleur USB relié à l’ordinateur.

Le principe de fonctionnement est le suivant :

1. Microsoft Flight Simulator 2024 exécute la simulation de vol.
2. L’add-on Fenix A320 calcule et présente les informations des systèmes de l’avion simulé.
3. Les affichages ECAM sont dirigés vers les écrans physiques, selon les possibilités de configuration disponibles.
4. Lorsqu’un pilote appuie sur un bouton du panneau, le contrôleur transmet l’action à l’ordinateur.
5. Le logiciel d’interface transmet cette commande au système simulé, si elle est prise en charge.
6. L’écran concerné actualise son affichage en fonction de la réponse du simulateur.

Il est important de vérifier la compatibilité des commandes avec la version de Fenix installée. Toutes les commandes génériques du simulateur ne pilotent pas nécessairement toutes les fonctions spécifiques de l’ECAM.

8. Pourquoi reproduire un véritable panneau ECAM ?

La reproduction du panneau ECAM améliore considérablement l’immersion dans le Home Cockpit.

Elle apporte plusieurs avantages :

• Une utilisation plus proche de celle du cockpit Airbus.
• Un accès direct aux pages système sans devoir utiliser la souris.
• Une meilleure coordination entre les commandes physiques et les affichages.
• Une expérience plus réaliste lors des procédures au sol et en vol.
• Une meilleure compréhension de l’organisation des systèmes de l’A320.

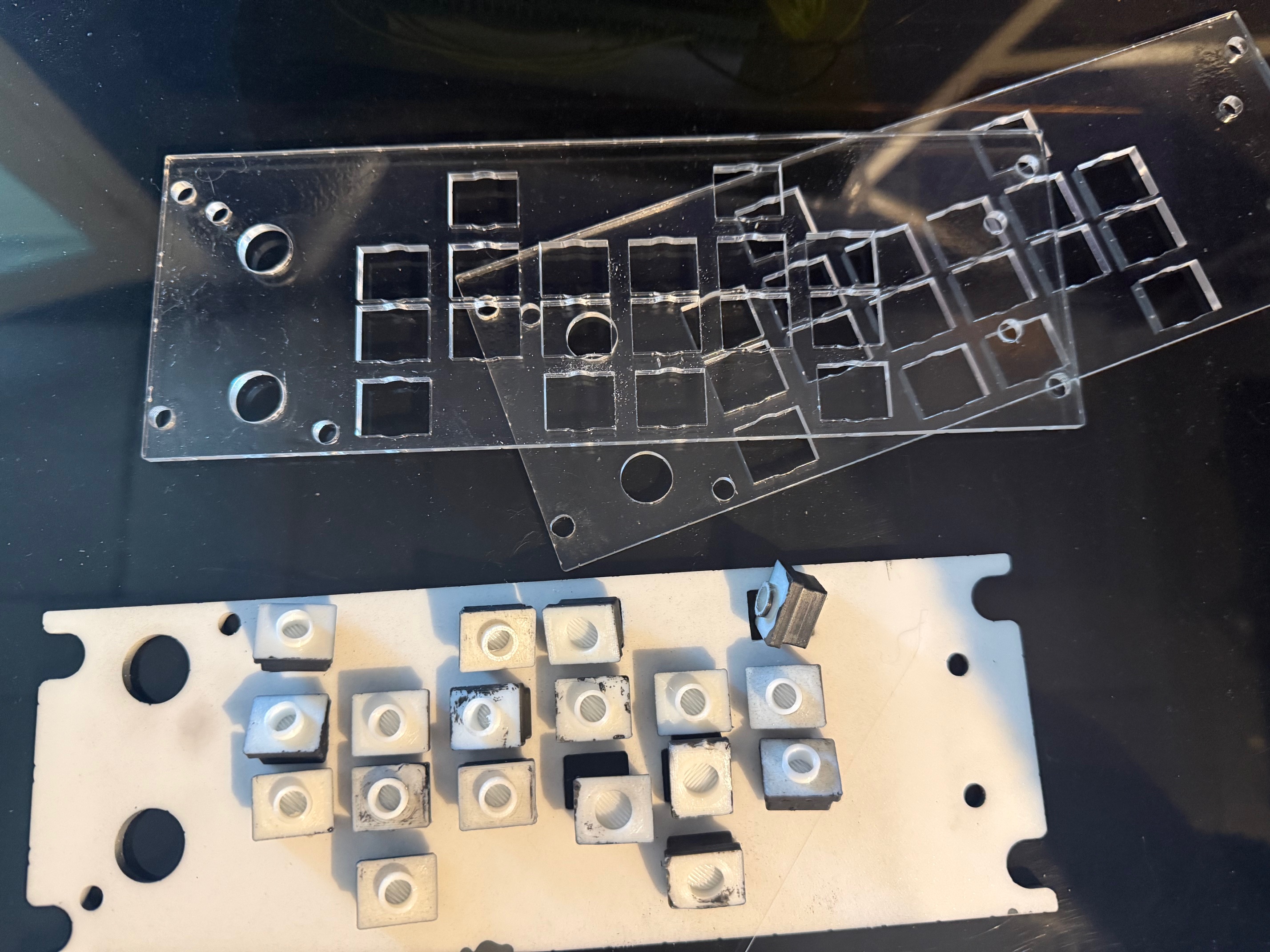

Pour obtenir un résultat convaincant, il est essentiel de soigner la disposition des boutons, les dimensions des ouvertures d’écran, la lisibilité des inscriptions et la qualité de l’intégration électronique.

9. Conclusion

Le panneau ECAM est une interface essentielle du cockpit Airbus A320. Il permet de consulter les paramètres moteurs, de surveiller les systèmes de l’avion, de sélectionner des pages d’information et de prendre connaissance des messages et alertes.

Dans un Home Cockpit sous MSFS 2024 avec Fenix A320, sa reproduction associe trois aspects : les affichages dynamiques, les commandes physiques et la communication avec le simulateur.

La réussite du projet repose sur une bonne compréhension du système, une conception mécanique adaptée et une intégration logicielle compatible avec l’add-on utilisé.

Remarque : cette présentation décrit le fonctionnement général de l’ECAM dans un contexte de simulation domestique. Elle ne remplace pas la documentation officielle Airbus ni les procédures opérationnelles approuvées.
